斗式提升机的斗的寄义就是料斗了，，，，，，虽然不是我们所说的大的料斗，，，，，，而是一个一个小的料斗，，，，，，容积几升，，，，，，板链斗式提升机就是依赖挂载在链条上的一个一个料斗将物料提升到高处然后举行重力式卸料的。。。。 。。
板链斗式提升机的料斗样式
板链斗提机的料斗和皮带式、环链式提升机的料斗不太一样，，，，，，皮带式斗式提升机料斗运行速率较快，，，，，，进料为挖取式，，，，，，因此料斗为圆弧形，，，，，，和环链式提升机料斗样式基本一样。。。。 。。而板链提升机链条运行速率较量慢，，，，，，约0.5米/秒，，，，，，进料为流入式喂料，，，，，，因此料斗样式近似方形。。。。 。。

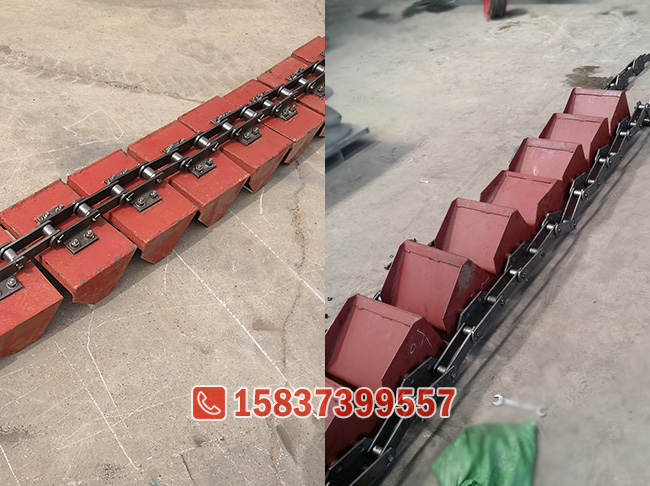

看图说明，，，，，，左侧为单排链斗式提升机的料斗和链条，，，，，，右侧为双排板链斗式提升机的料斗和链条，，，，，，料斗样式基本都是较量朴直的，，，，，，单排链提升机的料斗类似三角形，，，，，，双排链提升机的料斗类似平行斗。。。。 。。
NE板链斗式提升机料斗手艺参数表
| 型号 |
提升能力 （m³/h） |
斗速（m/s） | 主轴转数（n/min） | 料 斗 |
链条节距 (mm) |
运行部件重量(Kg/m) | 物料最大块度(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容积 （L） |
斗宽 (mm) |
斗距 (mm) |
|||||||||||
| 允许所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 约0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 约0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 约0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 约0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 约0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 约0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 约0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 约0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 约0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 约0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 约0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
上表可以看出来各个NE型号板链提升机的料斗容积、宽度、料斗间距等信息。。。。 。。选型时可以作为参考。。。。 。。
板链斗式提升机料斗间距
料斗的间距也是许多斗式提升机从业者较量体贴的问题，，，，，，板链斗式提升机的料斗间距是较量小的，，，，，，上面的料斗图片我们已经可以看出来了，，，，，，这也是板链提升机提升量大的缘故原由之一。。。。 。。通过提升机链条图片我们可以看到，，，，，，每隔一节装置一个料斗，，，，，，因此提升机料斗的间距就是提升机链条节距的两倍，，，，，，例如NE30提升机链条节距是152.4mm，，，，，，那么NE30提升机料斗间距就是304.8mm，，，，，，这样讲你明确了吗。。。。 。。
